电磁流量计
1.1仪表特点与用途 测量不受流体密度、粘度、温度、压力和电率变化的影响； 测量管内无阻流部件，无压损，直管段要求低，对浆液测量有独特的适应性。 公称通径DN6-DN3000覆盖范围宽，衬里和电极有多种选择，能适用多种测量介质，具有良好的 耐腐蚀性和耐磨损性； 转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小； 转换器采用32位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确 度高，流量测量范围度可达1500：1，可以根据用户实际需要在线修改量程； 高清晰度背光LCD显示，中英文菜单操作可选，使用方便，操作简单，易学易懂； 具有RS485-MODBUS、RS232、Hart和Profibus等数字通讯信号输出（选配）； 具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能； 采用SMD器件和表面安装（SMT）技术，电路可靠性高； 红外手操器操作，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）； 内部有三个计量器可分别显示正向累积量反向累积量及差值积算量，内部设有掉电时钟，可记录 掉电时间（选配）； 可用于相应的防爆场合。 1.2应用场合 电磁流量计可用来测量封闭管道中导电流体的体积流量，还可用于测量强酸强碱等腐蚀性液体和泥浆、矿浆、纸浆等均匀的液固混合液体的体积流量。广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。
所属分类：
流量-液位系列仪表
在线询价
产品描述
测量原理
电磁流量计的工作原理基于法拉第电磁感应定律，如图一。当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势（E），此感应电势由两个测量电极检出，数值大小与流速和磁场的磁感应强度大小成正比，其值为：E=B.V.D.K
公式中：K-与磁场分布及轴向长度有关的系数 B-磁感应强度
V-导电液体平均流速 D-电极间距（测量管内直径）

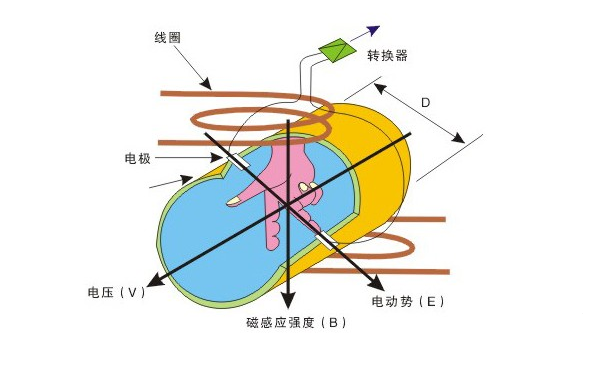

图一 管道式电磁流量计原理图
插入式电磁流量计的工作原理与管道式电磁流量计一样也是基于法拉第电磁感应定律，如图二。当导电液体以平均流速V且垂直于磁场强度为B磁力线方向通过距离为L的两电极时，在电极间就产生相应的感应电动势（E），其公式为：E=B×L×V
公式中：B：励磁线圈磁感应强度 V:平均流速
L：两电极间距（本机为24mm） QV:被测流体体积流量

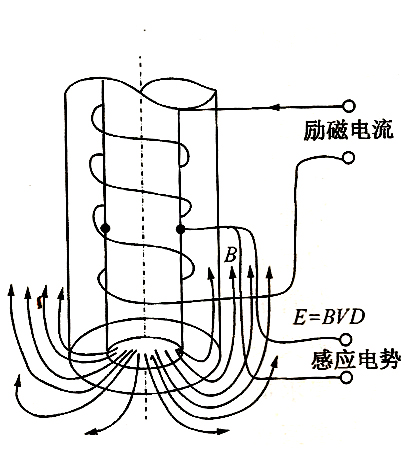

图二 管道式电磁流量计原理图
电磁流量计转换器向电磁流量传感器励磁线圈提供稳定的励磁电流，前置放大器将传感器感应的电动势放大、转换成标准的电流信号或频率信号，便于流量的显示、控制与调节。下图二所示为转换器电路结构。
图三 转换器电路图
技术参数
传感器技术参数
测量介质：水、酸、碱、海水等强腐蚀或含有杂质的导电液体；
介质导电率：≥20uS/cm；
公称通径：DN6-DN3000mm；
执行标准及检定依据：JB/T9248-1999、JJG1033-2007；
衬里材料：聚氯丁橡胶、聚四氟乙烯、聚氨酯橡胶、F46、PFA；
电极材料：含钼不锈钢，哈氏合金B、哈氏合金C、钛、钽、铂依合金、碳化钨；
公称压力：0.6MPa-42MPa；
精度等级：0.5级、1.0级；
流速范围：0.1m/s-15m/s；
环境温度：传感器-25℃～+60℃ 转换器-10℃～+60℃；
相对温度：5%-95%
衬里材料的选择
|
衬里材料 |
主要性能 |
适用范围 |
|
聚氯丁橡胶 （CR） |
1、有极好的弹性，高度的扯断力，耐磨性能好。 2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化性介质的腐蚀。 |
1、＜60℃ 2、一般水、污水、磨损性弱的泥浆、矿浆 |
|
聚氨酯橡胶 （PU） |
1、有极好的耐磨性（相当于天然橡胶的十倍） 2、耐酸、碱性能较差。 3、不能用于混有机溶剂的水。 |
1、＜80℃ 2、中性强磨损的矿浆、煤浆、泥浆等 |
|
硅氟橡胶 （FPM） |
1、有极好的弹性，高度的扯断力，耐磨性能好。 2、耐高温无腐蚀性的介质。 |
1、＜180℃ 2、热水 |
|
聚四氟乙烯 （PTFE） |
1、它是塑料中化学性能最稳定的一种材料；能耐沸的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂，不耐三氟化氯、高温三氟化氧、高流速液氟、液氧、臭氧的腐蚀。 2、耐磨性能差。 3、抗负压能力较差。 |
1、＜120℃ 2、浓酸碱等强腐蚀性介质 3、卫生类介质 |
|
聚全氟乙丙烯 （F46） |
1、化学性能等同于PTFE。 2、抗拉强度和耐磨强度优于PTFE。 3、能耐高压的抵抗。 |
1、＜180℃ 2、腐蚀性酸碱盐 3、耐高压负压 |
|
聚四氟甲全氟烷烯 （PFA） |
1、化学性能等同于F46 2、抗压，抗拉强度由于F46 |
1、＜180℃ 2、腐蚀性酸碱盐 3、耐高压负压 |
电极材料的选择
|
电极材料 |
耐腐蚀性能 |
|
含钼不锈钢 （316L） |
用于工业用水、生活用水、污水，具有弱腐蚀性介质，可广泛用于石油、化工、尿素、维尼纶等工业。 |
|
碳化钨（WC） |
用于无腐蚀性，强磨损性介质，如纸浆、泥浆、矿浆等。 |
|
哈氏合金B（HB） |
对沸点以下一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氧化性酸、碱、非氧化盐液的腐蚀。 |
|
哈氏合金C（HC） |
能耐氧化性酸，如硝酸、混酸或铬酸与硫酸的混合介质的腐蚀，也耐氧化性的盐类如Fe+++、Cu++下或含其他氧化剂的腐蚀。如高于常温的次氯酸盐溶液、海水的腐蚀。 |
|
钛（Ti） |
能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硝酸）、有机酸、碱等的腐蚀、不耐较纯的还性酸（如硫酸、盐酸）的腐蚀。但如果酸中含有氧化剂（如硝酸、Fe+++、Cu++）时，则腐蚀不为降低。 |
|
钽（Ta） |
具有优良的耐腐蚀性，和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一切化学介质（包括盐酸、硝酸、硫酸和王水）的腐蚀。 |
|
铂铱合金（Pt） |
几乎适用于所有化学物质，但不适用于王水和铵盐。 |
|
流速——流量对照表 |
|||||||
|
流量m3/h 口径mm |
0.1 (最小) |
1 |
2 |
3 |
4 |
5 |
15 (最大) |
|
6 10 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600 1800 2000 |
0.01 0.028 0.064 0.113 0.177 0.2894 0.452 0.707 1.195 1.810 2.827 4.4156 6.362 11.310 17.671 25.447 34.636 45.239 57.256 70.686 101.788 13.8544 180.956 229.022 282.743 407.150 554.177 723.823 916.088 1130.973 |
0.1017 0.2826 0.6362 1.1310 1.7671 2.8938 4.5239 7.0686 11.9459 18.0956 28.2743 44.1563 63.6173 113.0973 176.7146 254.4690 346.3606 452.3893 572.5553 706.8583 1017.8760 1385.4424 1809.5574 2290.2210 2827.4334 4071.5041 5541.7694 7238.2295 9160.8842 11309.7336 |
0.2034 0.5652 1.2723 2.2619 3.5343 5.7876 9.0478 14.1372 23.8918 36.1911 56.5487 127.2345 127.2345 226.1947 353.4292 508.9380 692.7212 904.7787 1145.1105 1413.7167 2035.7520 2770.8847 3619.1147 4580.4421 5654.8668 8143.0082 11083.5389 14476.4589 18321.7684 22619.4671 |
0.3051 0.8478 1.9085 3.3929 5.3014 8.6814 13.5717 21.2058 35.8377 54.2867 84.8230 190.8518 190.8518 339.2920 530.1438 763.4070 1039.0818 1357.1680 1717.6658 2120.5750 3053.6281 4156.3271 5428.6721 6870.6631 8482.3002 12214.5122 16625.3083 21714.6884 27482.6525 33929.2007 |
0.4068 1.1304 2.5447 4.5239 7.0686 11.5752 18.0956 28.2743 47.7836 72.3823 113.0973 254.4690 254.4690 452.3893 706.8583 1017.8760 1385.4424 1809.5574 2290.2210 2827.4334 4071.5041 5541.7694 7238.2295 9160.8842 11309.7336 16286.0163 22167.0778 28952.9179 36643.5367 45238.9342 |
0.5085 1.413 3.1809 5.6549 8.8357 14.469 22.6195 35.3429 59.7295 90.4779 141.3717 318.0863 318.0863 565.4867 883.5729 1272.3450 1731.8030 2261.9467 2962.7763 3534.2917 5089.3801 6927.2118 9047.7868 11451.1052 14137.1669 20357.5204 27708.8472 36191.1474 45804.4209 56548.6678 |
1.5255 4.239 9.5426 16.9646 26.5072 43.407 67.8584 106.0288 179.1886 271.4336 424.1150 954.2588 954.2588 1696.4600 2650.7188 3817.0351 5195.4089 6785.8401 8588.3289 10602.8752 15268.1403 20781.6354 27143.3605 34353.3157 42411.5008 61072.5612 83126.5416 108573.4421 137413.2627 169646.0033 |
